О компании
Компания «СИБПРОЕКТАВТОМАТИКА» - одна из ведущих компаний-разработчиков на Российском рынке автоматизированных систем управления. Основное направление деятельности компании - автоматизация технологических процессов в нефтегазодобывающей, нефтегазоперерабатывающей и промышленной отраслях.
Информационно-аналитическая платформа
Информационно-аналитическая платформа для создания «Интеллектуального месторождения» «СВОД» - платформа для работы программных продуктов семейства SPA-WebSCADA по формированию концепции «Интеллектуального месторождения». Позволяет запускать уже имеющиеся модули, а также загружать и устанавливать новые из поддерживаемых источников. Модули реализуют обособленные функции преобразования и представления данных с использованием общей модели данных. ПО «СВОД» предоставляет единый централизованный доступ ко всем модулям системы.
Концепция «Интеллектуального месторождения»
«Интеллектуальное месторождение» (ИМ) – это система поддержки принятия решений (СППР) , направленная на управление процессом управления разработкой и добычей углеводородов:
  • Единая среда для комфортной многодисциплинарной работы независимо от географического расположения людей
  • Минимизация ручного монотонного труда по подготовке и валидации данных и формированию отчётности всех видов
  • Исключение дублирования и ошибок при работе с данными
  • Отсутствие человеческого фактора при принятии решения, гарантия соблюдения стандартов и регламентов
  • Удобная и понятная визуализация всех необходимых показателей для немедленного принятия решения
СППР должна БЫСТРО, ПО ЗАДАННЫМ ПРАВИЛАМ собрать, проверить, подготовить информацию и представить её принимающему решения человеку в удобном виде.

Преимущества внедрения «Интеллектуального месторождения» по сравнению с использованием только интегрированной модели:

  • Полный контроль над всем производственным процессом в соответствии с утверждёнными компанией правилами, чёткое их соблюдение всеми сотрудниками без необходимости перепроверять.
  • Минимизация человеческого фактора
  • Все стадии работы прозрачны и жёстко взаимосвязаны
  • Происхождение и качество данных, на которых принимаются решения, гарантированы
  • Применение интегрированной модели там, где это необходимо, гарантирует высокое качество решений по управлению фондом и системой сбора
  • ИМ делает работу с интегрированной моделью простой и понятной
  • Больше вариантов оцениваются в единицу времени с высокой точностью
  • Значительное количество задач полностью автоматизировано
  • Обмен данными внутри системы без дублирования

Эффективность применения СППР «Цифровое месторождение»:

  • Прирост добычи
  • Увеличение КИН
  • Снижение текущих расходов
  • Прямое влияние на ОТПБиООС за счёт уменьшения нахождения персонала в опасных зонах
Структурная схема двухуровневой системы «Интеллектуальное месторождение»
Пример развертывания Информационно-аналитической системы «Интеллектуальное месторождение»
Промысловый уровень системы:
Средний уровень системы (развитие системы АИСДК):

Автоматический расчет индикаторов проявления риска осложнений:

  • парафинообразования (в НКТ/линейные участки сети)
  • солеотложения
  • снижения коэффициента продуктивности
  • снижение пластового давления
  • размораживания и герметичности коллекторов и т.д.

Виртуальные измерения:

  • дебита скважин
  • расходов, температур и давлений в узловых точках НГС и ППД
  • торирование ССМ, и виртуальных расходомеров
  • оценка текущих погрешностей измерительных приборов, контроль достоверности данных
Верхний уровень системы (развитие системы АИСДК):

Актуализация моделей:

  • скважин
  • линейных участков НГС, ППД (выбор, матчинг корреляции)
  • пласта
  • Составление, согласование и утверждение расписаний
  • Автоматизированные расчеты на интегрированных моделях месторождения (GAP, Resolve, операционные модели)
  • Расчет, формирование, согласование и утверждение техрежима
Сервис-ориентированная архитектура программной системы:
Модель добычи в промышленной эксплуатации:
Возможности программного модуля SPA-WS-VisualServer
Отображение информации всех объектов на картах местности.

Отображение структуры объектов с указанием основных показателей

На карте пользователь может:

  • Узнать местонахождения каждого технологического объекта;
  • Посмотреть состояние и каждого технологического объекта;
  • Осуществить поиск и переход к функциям объекта, минуя «Меню объектов»;
  • Получить краткую сводку по основным технологическим параметрам объекта.
Отображение текущих параметров работы скважины и состояния оборудования (работа/простой)

Отображение запусков и остановок скважин, причин остановки полученных со станции управления
Автоматическое управление технологическим процессом.
Дистанционное управление оборудование, регулирующей и запорной арматурой
Отображение журнала события (аварий) с возможностью выгрузки в Excel.
Индикация предупредительных и аварийных уровней на схемах.
Уведомления на экране и по электронной почте.
Выбор отображаемых параметров, цвета линий, диапазона дат.

Отображение данных в разных временных срезах: реальное время, двухчасовые, суточные, месячные срезы.

Выгрузка отображаемых данных в Excel и сохранение графика в виде изображения в форматах PNG, JPEG, PDF.
Выбор отображаемых параметров, диапазона дат, временного среза: два часа, смена, сутки, месяц. Выгрузка в Excel
Возможности программного модуля
SPA-WebSCADA-IAM-WellDowntime. Анализ времени работы
Расчет времени работы и простоя скважин на основе данных телеметрии в автоматическом режиме.
Отображение данных по работе и простою скважин в виде графиков и таблиц.
Выгрузка в Excel
Возможности программного модуля
SPA-WebSCADA-IAM-ExecutOperationRegime. Контроль режима работы скважины
Модуль позволяет осуществлять автоматизированный контроль процесса исполнения технологического режима работы добывающих, нагнетательных и водозаборных скважин
  • Плановый технологический режим рассчитывается в программном продукте GAP PetEx либо на основе регламента компании
  • Фактические данные поступают из системы телеметрии
  • В случае отклонения от плановых параметров в автоматическом режиме отправляются уведомления заинтересованным лицам (операторы, технологи) с разной частотой (раз в 2 часа, смену, сутки)
Возможности программного модуля
SPA-WebSCADA-IAM-DataPreparing-Well-Group. Подготовка данных для интегрированной модели
Программа позволяет автоматизировать процесс подготовки данных для реализации процедур по актуализации интегрированной модели по группе скважин для программных симуляторов GAP PetEx и PipeSim SLB
  • Программа позволяет выделять в ручном и автоматическом режиме стационарные периоды работы скважин исключая данные связанные со сменой давления в линии, частоты погружного электродвигателя насоса, диаметра штуцера и прочих факторов
  • Применяется для совместной актуализации параметров интегрированной модели по группе скважин при эксплуатации нефтегазовых месторождений, оснащенных системами сбора данных и телемеханики
Возможности программного модуля
SPA-WebSCADA-IAM-DataPreparing-Well. Подготовка данных для скважины
Модуль позволяет автоматизировать процесс подготовки данных для реализации процедур по актуализации моделей скважины в программных симуляторах семейства Prosper PetEx и PipeSim SLB
  • Выделение в автоматизированном режиме несколько стационарных периодов работы скважины: по смене давления в линии, частоты вращения вала двигателя
  • Позволяет составить таблицу multi-rate test, которая улучшает дальнейший процесс согласованной настройки моделей притока и подъемника в модели скважины
  • Позволяет выделять переходные процессы восстановления или падения давления
Возможности программного модуля
SPA-WebSCADA-LaboratoryMeasurements. Лабораторные замеры
Модуль позволять вводить результаты лабораторных проб по влагосодержанию, плотности нефти, плотности воды и производить перерасчёты добычи нефти и жидкости в соответствии с введенными замерами.
Возможности программного модуля
SPA-WebSCADA-IAM-VirtualFlowRateMes. Система виртуального расходомера для нефтегазовых скважин
Модуль позволяет автоматизировать процесс оценки расхода скважины на основе статических характеристик работы насоса, подъемника и призабойной зоны пласта подготовленные для загрузки в программных симуляторах семейства Prosper PetEx и PipeSim SLB в режиме индивидуального и группового мониторинга.
Возможности программного модуля
Функции модуля SPA-WS-Metrolog. Отображение карточки средств измерения (СИ)
Отображение карточки средств измерения (СИ)
Опыт компании по внедрению
«Интеллектуального месторождения»
В период с 2014 по 2020 годы специалисты компании ООО «СибПроектАвтоматика» выполнили следующие работы:
1) Реализовали пилотный проект по интегрированному моделированию зрелого месторождения с использованием следующего программного обеспечения Prosper/GAP/Resolve/ MBAL/Tempest (25 скважин, система НГС, система ППД, три варианта среднесрочного и долгосрочного прогноза).
2) Реализовали Информационно-аналитическую систему Интеллектуальное месторождения на основе интегрированной модели для группы месторождений (200 скважин, 8 объектов эксплуатации, 36 пластов; интеграция программного обеспечения Prosper/GAP/MBAL/Resolve/T-Navigator/Eclipse/Nexus, структура взаимодействия на основе OpenServer, API, структурированные файловый обмен) в том числе автоматизация рабочих процессов:
  • a. интегрированное моделирование среднесрочного и долгосрочного прогноза,
  • b. расчета технологического режима,
  • c. администрирование моделей,
  • d. актуализация интегрированной модели,
  • e. актуализация моделей скважин,
  • f. актуализация моделей материального баланса,
  • g. подготовка данных для процедуры матчинга ГДМ (T-Navigator/Eclipse/Nexus).
3) На базе этого опыта Компания существенно переработала и усовершенствовала сконструированное решение в части сопровождения интегрированной модели месторождения по следующим автоматизированным рабочим процессам:
  • Настройка функции подготовка данных с выделением стационарных и переходных режимов работы скважины для матчинга моделей в Prosper/GAP,
  • b. Настройка функции контроля исполнения планового тех режима,
  • c. Настройка функции контроля режима работы скважины с УЭЦН (использование VLP и IPR из Prosper),
  • d. Настройка функции контроля за процессом вывода скважины на режим)
Публикации по реализациям
«Интеллектуального месторождения»
  • Соловьев И.Г., Фомин В.В. 2007. Адаптивные технологии нефтедобычи. ФГУП «ЗапСибНИИГГ», Международная академическая конференция "Состояние, тенденции и проблемы развития нефтегазового потенциала Западной Сибири" 20-22 ноября 2007. г.Тюмень /
  • Фомин В.В., Соловьев И.Г., Говорков Д.А., и др. Интеллектуальные нефтегазопромысловые системы // Автоматизация, телемеханизация и связь в нефтяной промышленности. ВНИИОЭНГ, 2016. № 4. С. 18-23.
  • Фомин В., Пурвар С., Соловьев И., Говорков Д., Ведерникова Ю. и др. 2016. Интеллектуальная информационная система контроля и управления эксплуатацией ГКМ на основе объединенной структуры данных, интегрированного анализа и моделирования. Представлена на Российской нефтегазовой технической конференции и выставке SPE, Москва, Россия, 24-26 Октября, 2016. SPE- 181986-RU. http://dx.doi.org/10.2118/181986-RU
  • Масланов А., Карпов В., Амиров А., Кырнаев Д., Ратанов К., Батилов И., РИТЭК А. Кожин, В. Фомин, А.Клемба, А.Рыбалко, М.Гулецкий, СибПроектАвтоматика Особенности и результаты внедрения концепции Интеллектуального месторождения для повышения эффективности эксплуатации и разработки зрелого месторождения (на примере месторождения АО «РИТЭК») // Российская нефтегазовая техническая конференция SPE, Октябрь 16 – 18, 2017. http://dx.doi.org/10.2118/187773-RU
  • A. Maslanov, A. Amirov, D. Kyrnaev, I. Batilov, K. Ratanov, JSC Ritek; A. Kozhin, V.Fomin, A. Klemba, A. Rybalko, M. Guletzskiy, SibProjectAutomation LLC. Valuable Improvements of Data Preparation and Controlling Operational Regime Practices at Mature Field as a Basic Part of a Smart Field Concept Usage (Case Study). Offshore Technology Conference Asia, 20-23 March, 2018, Kuala Lumpur, Malaysia. https://doi.org/10.4043/28293-MS
Отзывы

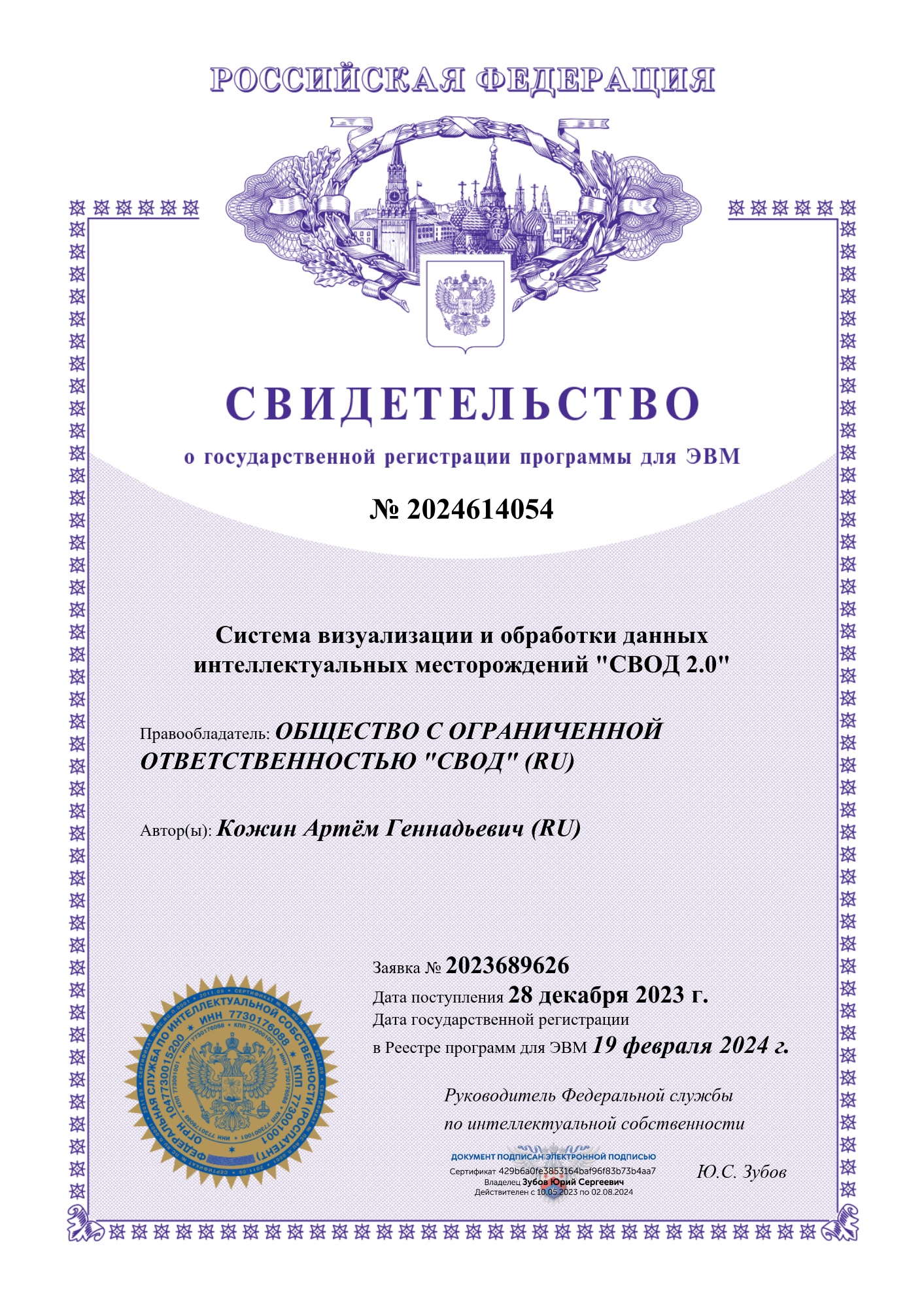

Свидетельства о государственной регистрации программного обеспечения
